OBD - Fahrzeugdiagnose

In den achtziger Jahren begannen die Automobilhersteller umfassend elektronische Systeme für die Steuerung von Motoren einzusetzen. In den USA wurde der OBD - Standard zur Emissionsbegrenzung und Überwachung von Fahrzeugen eingeführt. 2001 wurde in Europa der Nachfolgestandard EOBD/OBDII eingeführt.

Wesentliche Merkmale, die Fahrzeuge entsprechend der Norm aufweisen müssen:

Regulieren und Überwachen der Abgaswerte
Emissionsüberschreitungen und Fehler speichern
Über die Diagnoseschnittstelle Zugriff auf Zustandsdaten und Fehlercodes ermöglichen

Bei europäischen Fahrzeugen mit Otto - Motor ab Baujahr 2001 gibt es die abgebildete gelbe Fehlfunktionsanzeige (MIL).

OBDII - Stecker Belegung

Pin - Nummer: 2. J1850 Bus + 4. Fahrzeug Masse 5. Signal Masse 6. CAN High (J - 2284) 7. ISO 9141 - 2 K - Ausgang 10. J 1850 Bus 14. CAN Low (J - 2884) 15. ISO 9141 - 2 L Ausgang 16. Batterie (+) Spannung	Protokoll	Stift (Signal)	Stift (Masse)	Stift (Signal)	Stift (Signal)	Stift (+12V)
	ISO 9141 - 2	--	4 + 5	7	*15)**	16
	PWM J1850	2	4 + 5	--	10	16
	VPW J1850	2	4 + 5	--	--	16
	CAN BUS	--	4 + 5	6	14	16
	) Stift 15 kann, muß aber nicht für ISO 9141 vorhanden sein Alle anderen Stifte sind für herstellerspezifische Aufgaben reserviert und haben keine Relevanz für OBDII*

AUTEL MaxiScan MS 509 Fehlerspeicherauslesegerät

Der MaxiScan MS 509 EOBD/OBDII Scanner unterstützt alle OBDII Prüfprotokolle bei vielen asiatischen, europäischen und amerikanischen Fahrzeugen ab Baujahr 1996 mit dem OBDII Diagnoseanschluss. Es ist ein einfach zu bedienendes, ergonomisches Diagnosegerät.

Mit dem MaxiScan MS 509 lassen sich zum Beispiel:

Fehlerspeicher löschen bzw. Fehler zurücksetzen
Diagnosefehler - Codes auslesen (allgemeine und herstellerspezifische)
verschiedene aktuelle Fahrzeugparameter sowie Freeze Frame Daten anzeigen

Folgende Protokolle werden von dem MaxiScan MS 509 unterstützt:

SAE J1850 VPW 10.4 kbaud
SAE J1850 PWM 41.6 kbaud
ISO 9141-2 5 baud init, 10.4 kbaud
ISO 14230-4 KWP 5 baud init, 10.4 kbaud
ISO 14230-4 KWP fast init, 10.4 kbaud
ISO 15765-4 CAN 11 bit ID, 250 kbaud
ISO 15765-4 CAN 11 bit ID, 500 kbaud
ISO 15765-4 CAN 29 bit ID, 500 kbaud

Der Einsatzbereich kann zum Beispiel durch einen Mercedes Adapter 38 Pin auf OBDII erweitert werden.

www.auteltech.com

Auflistung der erfolgreich gescannten Fahrzeuge nach Baujahr

Hersteller	Modell	Baureihe	Kraftstoff	Baujahr
Mercedes	C 180	W202	Benzin	1999
Opel	Astra	G	Benzin	2001
Renault	Twingo	Phase III	Benzin	2002
BMW	316ti Compact	E46	Benzin	2003
Ford	Focus C - Max	DM2	Benzin	2004
Mitsubishi	Pajero	K90	Diesel	2006
Daihatsu	Cuore	L276	Benzin	2008
Ford	Fiesta	JA8	Benzin	2009
Mitsubishi	Lancer	CY0	Benzin	2015

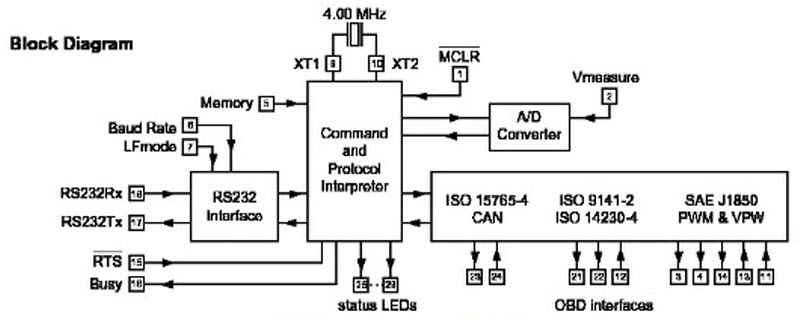

ELM327 - USB OBD2 KFZ Diagnose Interface (V1.4)

Der ELM327 enthält eine standardisierte EOBD / ODBII Schnittstelle, die in allen KFZ mit Otto - Motor ab Baujahr 2001, Diesel ab Baujahr 2004 verfügbar ist.

Zur Auswertung und Analyse der Daten gibt es diverse Software, zum Beispiel EasyOBDII 3.4.0 für Windows. Die USB Treiber werden von Windows 7 automatisch installiert.

Über den ELM327 lassen sich mit der entsprechenden Software, zum Beispiel:

Fehlerspeicher löschen bzw. Fehler zurücksetzen
Diagnosefehler - Codes auslesen (allgemeine und herstellerspezifische)
verschiedene aktuelle Fahrzeugparameter anzeigen: Motordrehzahl und -last, aktueller Kraftstoffverbrauch usw.

Folgende Protokolle werden von dem ELM327 (V1.4) unterstützt:

SAE J1850 VPW 10.4 kbaud
SAE J1850 PWM 41.6 kbaud
ISO 9141-2 5 baud init, 10.4 kbaud
ISO 14230-4 KWP 5 baud init, 10.4 kbaud
ISO 14230-4 KWP fast init, 10.4 kbaud
ISO 15765-4 CAN 11 bit ID, 250 kbaud
ISO 15765-4 CAN 11 bit ID, 500 kbaud
ISO 15765-4 CAN 29 bit ID, 500 kbaud

Der Einsatzbereich kann zum Beispiel durch einen Mercedes Adapter 38 Pin auf OBDII erweitert werden.

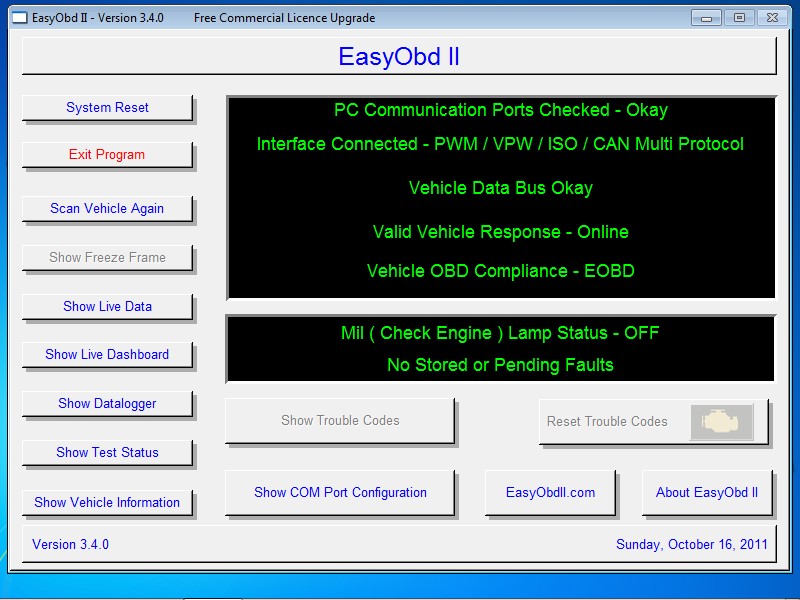

Screenshot: EasyObd 3.4.0

Hardware

das beschriebene Interface kann zur Zeit für ca. 15,00 - 20,00 EUR erworben werden

www.elmelectronics.com

Software

die beschriebene Software kann zur Zeit für 23,44 Dollar erworben werden

www.easyobdii.com

Auflistung der erfolgreich gescannten Fahrzeuge nach Baujahr, siehe oben
